Wie baut man eine Lichtfalle?

Hallo zusammen,

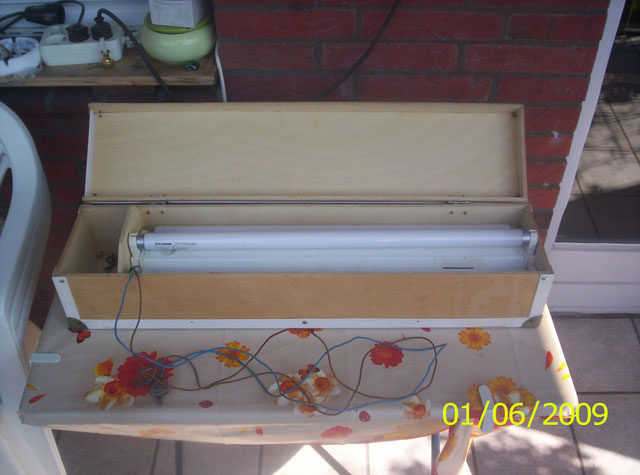

mal ein Bild einer Anlage, die mich fast 15 Jahre sehr zufrieden gestellt hat. Die Röhre oben ist übrigens eine Weißlichtröhre für die Presentation (s.a.Lexikon).

für 12 Volt Betrieb

Viele liebe Grüße
Franz

Hallo zusammen,

diese Anlage ist mit handelsüblichen Leuchtstoffröhren 2 * Superaktinisch (20 Watt) und einmal weis (18 Watt) die normalerweise mit 240 Volt Wechselstrom betrieben werden bestückt. Beim 220 V Betrieb benötigt man ein sogenanntes Vorschaltgerät nichts anderes als ein Transformator der für die erforderliche Zündspannung sorgt, sowie einen Starter, der die beiden Glühwendeln an den Enden der Röhren anheizt, um so ein paar wenige Halogen Moleküle zu Schwingungen anzuregen damit eine Entladung durch die Röhre mit einigen mehr Volt zu initieren. Den Starter gibt es in elektronischren Ausführungen oder noch auf die alte Art mit einer Bimetallkonstruktion. Man kann sich natürlich auch einfach eine fertige Fassung, in der Vorschaltgerät und Starter schon drin sind kaufen. Austauschen braucht man dann nur die meist schon enthaltene Weislicht Röhre.

Meine Anlage nutzt aber nativ 12 Volt Gleichstrom! Auf das Anheizen wird versichtet und für die Entladung wird eine Schwingkreisschaltung genutzt, die die 12 Volt Gleichstrom zerhackt und in einer hohen Frequenz mit sehr hoher Spannung (Ich bin mir nicht sicher, aber ich meine es müssen so an die 1000 Volt sein) die elektronen in der Röhre zum schwingen bringt. Dieses Ozillieren ist als leiser helle Piepton recht gut hörbar.

Einen Nebeneffekt hat dieser Piepton, er scheint auch Fledermäuse in Ihrer Navigation zu irritieren

Jede Lampe kann ich einzeln ein und ausschalten. Das Gewicht ist durch das fehlende Vorschltgerät nur ein Bruchteil der Version für 240 Volt, dafür muss man aber ein schweres 12 Volt Akku (z.B. Autobatterie) transportieren. Bei mir zu hause benutze ich diese Lampe mit einem 12 Volt Netzteil. Verkehrte Welt 240 Volt auf 12 Volt runter transformieren und gleichrichten, und anschliessend zerhacken und auf etwa 1000 Volt wieder hochtransformieren.

Leider ist diese Schaltung, weder als Bausatz noch als fertig aufgebautes Modul noch im Handel erhältlich (Ich habe ihn zumindest noch nicht wieder finden können, vielleicht sucht Ihr ja mal mit).

Eine andere Alternative ist eine 240 Volt Anlage an einem Spannungswandler den es Für Camping und Ähnliches gibt zu betreiben. Diese Spannungswandler sind mit einem Stecker für den Zigarrettenanzünder und auf der anderen Seite mit einer Schukosteckdose ausgestattet. Diese Spannungsregler sind aber für induktive Lasten nicht geeignet. Leider gehören Entladungslampen und auch fast alle Motoren dazu. Der oben angeführte Vorglühvorgang und das Zünden kommen einem Kurzschluss in der Menge des benötigten Stroms schon recht nahe. Die Nennleistung einer Neonröhre von 18, 20 oder auch 40 Watt wird für den Startvorgang meist weit bis zu 4-5 fach überschritten. Ein Spannungswandler für eine maximal Leistung von 150 Watt, der nur etwa 30 Euro kostet, wäre bei der abgebildeten Anlage (58 Watt) in einer Normalfassung schon vollkommen überlastet! Die Großen kosten dann aber auch weit mehr.

Ich hatte früher einen Spannungswandler, der nicht auf Microelektronik sondern noch solider Elektronik aufgebaut war. Nachteil: Zerhacker und der Transformator waren mindestens so schwer wie das Bleiakku

Viele liebe Grüße
Franz

Hallo zusammen,

@rigo: Genau dieses Kemomodul habe ich zweifach verwendet, das Dritte ist selbst gelötet. Und Conr.. hat dieses Modul oder den Bausatz leider nicht mehr im Sortiment
Na ja die elektronischen Vorschaltgeräte habe ich noch nicht ausprobiert, nur mein Spannungswandler von 150 Watt hat mit den Standarddrosseln (Erkläre bitte Du den Unterschied zum Transformator, wenn ich Drossel geschrieben hätte, wäre sicherlich eine Frage gekommen was haben Vögel damit zu tun ) mit den nur 58 Watt sofort den Geist aufgegeben hat und anschliessend danach zum Elektronikschrott gehörte Die Stromaufnahme war wohl doch etwas zu hoch, aber der Tipp mit den elektronischen, das ist für mich den nächsten Versuch wert!

Toni: Diese anlage konnte man vor einem Leuchttuch, im Leuchturm oder auch einer Leuchtreuse verwenden. Beim Tuch und dem Turm muss man naturlich dabei stehen bleiben, zu mindest bis Mitternacht, und dann ganz früh morgens, bevor die Vögel sich die Leckerbissen holen, nochmals nachsehen. Bei Reusen, zu meiner Zeit ziemlich große Kisten mit einer Plexiglasreuse, ist eine Anwesenheit nicht unbedingt erforderlich, die Falter sind nur leider meist recht stark beschädigt. Zur Bestimmung ist dann meißt eine Genitaluntersuchung notwendig. Bei einer Reusen Anlage ist mein dreistrahliges Modell zu dem "oversized". Reusenfallen werden im Gelände meißt ohne störende Fremdstrahlung eingesetzt, da reicht dann auch schon eine "einröhrige" Variante!

Viele liebe Grüße
Franz

Hallo Rigo,

was hälst Du von einem Contest zum Bau einer Lichtfanganlage mit wirklich geringsten geldlichen Mitteln, aber mit aktuellster Technik?

Termine / Milestones:
August / September: Die Lampe funktioniert, und die Funktion wird technisch beschrieben!
Oktober / November : Das Gestell ob Turm oder Leuchtuch steht und hält die Lampe, das Produkt ist nutzbar und auch vernünftig praktikabel.
Dezember / Januar: Auch die Näharbeiten sind abgeschlossen, der Turm oder das Leuchtuch lassen sich an das Gestänge vernünftig applizieren.
Februar 2010: Bewertung der technischen Konstruktion
März / April: Praxistests mit Rückmeldung der Betreiber (Erfassungsbogen)
Mai 2010: Benennung des Siegers

Und wir halten uns zurück und geben nur technische Hilfen! Und wer bewertet, na ja, ich denke das Forum oder?

Wär das eine Idee?

Viele liebe Grüße
Franz

Hallo Rigo,

mir geht es mit meiner Zeit genauso, wie Dir. Aber mehr als Lampenhilfe, Bauhilfe würde ich auch nicht geben wollen, denn wer nicht lesen kann

Dem ist auch nicht zu helfen, oder ?

Viele liebe Grüße
Franz
